在現代生活中，我們所使用的電器都是由線路板構成的。如果電路板出現了故障，我們的生活將難以想象。那么，對于PCB板線路板，您有多少了解呢？今天我們就一起聊聊有關PCB板的一些事情。以下關于“PCB板的剖制及其挑選方式的簡要介紹”的介紹。

【PCB板剖制是PCB設計中的一項重要的內容】

PCB板剖制是PCB設計中的一項重要的內容。但是由于其中涉及到砂紙磨板（屬有害工種）、描線（屬簡單重復勞動），不少設計人員不愿從事這項工作。甚至許多設計人員認為PCB板剖制不是技術工作，初級設計人員稍加培訓即可勝任這項工作。

這種觀念有一定的普遍性，但是正如許多工作一樣，PCB板的剖制還是存在著一些的。如果設計人員掌握這些可以節省大量的時間，也可以大幅度減少勞動量。下面小編就詳細談談這方面的知識。

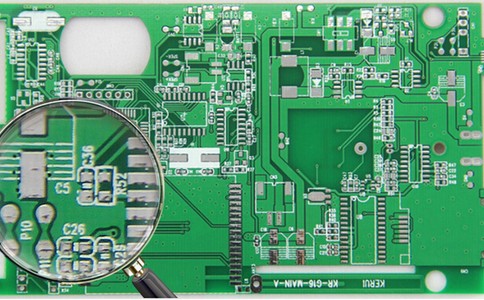

PCB板剖制的概念

PCB板剖制是指根據原有的PCB板實物得到原理圖和板圖（PCB圖）的過程。其目的是進行后期的開發。后期開發包括安裝元器件、深層測試、修改電路等。因為不屬于PCB板剖制的范疇又與之相關，因此僅做介紹不再詳述。

PCB板剖制的流程

1、 拆除原板上的器件。

2、 將原板掃描，得到圖形文件。

3、 將表面層磨去，得到中間層。

4、 將中間層掃描，得到圖形文件。

5、 重復2-4步，直到所有層都處理完。

6、 利用專用軟件將圖形文件轉換為電氣關系文件---PCB圖。如果有合適的軟件，設計人員只需把圖形描一遍即可。

7、 檢查核對，完成設計。

PCB板剖制的PCB板剖制尤其是多層PCB板的剖制是件費時費力的工作，其中包含了大量的重復性勞動。設計人員必須有足夠的耐心和細心，否則非常容易產生錯誤。做好剖制PCB板設計的關鍵在于利用合適的軟件代替人工進行重復性工作，即省時又準確。

1、剖制過程中一定要用掃描儀。

許多設計人員習慣直接在PROTEL、PADSOR或CAD等PCB設計系統上畫線。這種習慣非常不好。掃描得到的圖形文件既是轉換成PCB文件的基礎，又是后期進行檢查的依據。利用掃描儀可以大大降低勞動難度和強度。毫不夸張地說，如果能充分利用掃描儀，即使沒有設計經驗地人員也可以完成PCB板剖制工作。

2、單方向磨板。

有些設計人員為了追求速度，選擇雙向磨板（即由前后表面向中間層磨掉板層）。其實這是非常錯誤的。因為雙向磨板非常容易磨穿，致使其它層損壞，結果可想而知。PCB板的外層由于工藝和有銅箔、焊盤等原因硬，中間層軟。因此到中間層，問題更為嚴重，往往無法打磨。另外，各個廠商生產的PCB板材質、硬度、彈性都不一樣，很難準確磨去。

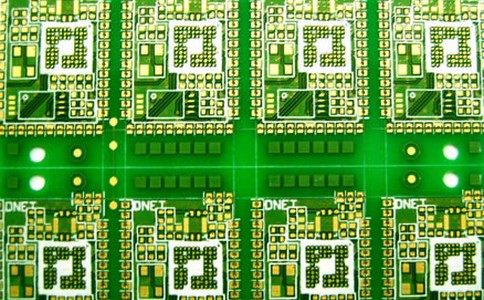

【如何選好合適的PCB板快速打樣廠家】

對于PCB打樣用戶來說，如何選擇一家能把自己的設計需求變現的PCB板快速打樣廠家，這是一個令人頭痛的問題，過多的信息會影響判斷力。下面就幾個重要的點，和大家分享一下該如何去選擇合適的PCB打樣工廠。

1、優良的生產工藝

盡量選擇工藝多樣化的PCB打樣廠家，如可以滿足沉金工藝、有鉛噴錫等，以保障電路板的品質。

2、嚴格的品質監管體系

PCB電路板不像其它產品，它對于生產精度要求高，若打樣廠家擁有嚴格的監督管理體系，如IQC原料檢測管理、OQC出貨測試檢驗、QE檢驗標準以及QA品質保證，說明產品品質較高值得選擇。

3、較高的良品率

擁有高良品率的廠家說明其生產設備先進，具備生產高品質PCB樣板的能力。

4、貼心的售后服務

售后服務是檢驗廠家品質的一個重要因素，盡量選擇售后系統完善、售后保障性強的PCB打樣廠家。

5、是否存在過多的

如果在行業中存在過多的負面消息，說明用戶認可度不高，品牌口碑不佳。

6、是否擁有成功的大品牌案例

若有則說明該廠家的行業經驗豐富，值得選擇。

清楚了以上6點選擇標準，則可初步選好合適的PCB板快速打樣廠家。

以上關于“PCB板剖制是PCB設計中的一項重要的內容”和“如何選好合適的PCB板快速打樣廠家”的介紹，希望能讓您了解“PCB板的剖制及其挑選方式的簡要介紹”帶來幫助。
