對于貼片加工，大家可能一無所知。今天，小編就來普及一下關于貼片加工的知識。如果你想知道LED燈貼片加工所要注意的方面，如果你想知道貼片加工的方式。那么，小編相信這篇文章你應該不能錯過。以下關于“貼片加工所須注意的具體事項有哪些”的介紹。

【LED燈貼片加工的注意事項】

LED燈帶常識

led燈帶目前常用的規格是12V和24V兩種電壓，12V的是3串多路并聯結構、24V是6串多路并聯結構。 由于LED燈帶是串并聯結構，因此，當某一組回路里有短路情況發生時，就會導致同組的其他LED電壓升高，LED的亮度會增加，相應的發熱量也會隨著上升。

比如在5050燈帶里面，5050燈帶在其中的任何一顆芯片回路有短路時，就會造成短路的那一顆燈珠電流上升一倍，即20mA變?yōu)?0mA，燈珠的亮度會變得很亮，但是同時發熱量也會劇增，嚴重的會在幾分鐘時間內燒毀線路板。如果負責測試的員工只是關注LED是否發光，而不去檢查亮度的異常，或者是不做外觀檢查，只做電測的話，往往會忽略這一問題。

LED燈帶SMT加工解決辦法：

1、 生產工藝：

A/、印刷錫膏的時候盡量不要讓焊盤之間有連錫現象，避免因為印刷不好所導致的焊接短路情況發生;

B、貼片的時候避免短路

C、回流之前檢查貼片位置

D、回流后先做外觀檢查，確保燈帶沒有短路現象后再做電測復查，復查時注意LED點亮后有沒有異常亮或者是異常暗的現象。

另外值得注意的是LED燈帶SMT加工在電子產品代工中屬于相對簡單的產品，很多代工廠技術工程人員容易掉以輕心，往往造成批量性品質事故。

以下是代工廠技術工程人員需要注意的幾點：

1.燈珠及電阻需要經過烤箱烘烤4-8個小時;

2.爐溫必須經過測試，不同的板材厚度要區分對待，避免出現冷焊事故。

3.LED產品的SMT加工，致命和常見的品質問題就是產生錫珠，事先準備好防錫珠的鋼網是非常必要的。

4.錫膏的選用使用各自錫膏廠商的LED專用錫膏，加以正確的爐溫曲線，焊接效果將會更加可靠。

5.LED防硫化等相關措施也必須做到位，避免LED與一切含硫物質的接觸。

【貼片加工的注意事項介紹】

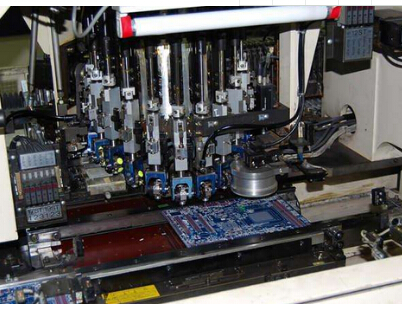

SMT貼片加工流程：首先在印刷電路板的焊盤表面涂布焊錫膏，再將元器件的金屬化端子或引腳準確貼放到焊盤的錫膏上，然后將印刷電路板與元器件一起放入回流焊爐中整體加熱至焊錫膏融化，經冷下來、錫膏焊料固化后便實現了元器件與印刷電路之間的機械和電氣連接。以下是關于SMT貼片-SMT貼片加工需要注意的一些問題分享：

一、靜電放電控制程序開發的聯合標準。包括靜電放電控制程序所必要的設計、建立、實現和維護。根據某些軍事組織和商業組織的歷史經驗，為靜電放電敏 感時期進行處理和保護提供指導。

二、焊接后半水成清洗手冊。包括半水成清洗的各個方面，包括化學的、生產的殘留物、設備、工藝、過程控制以及環境和安 全方面的考慮。

三、通孔焊接點評估桌面參考手冊。按照標準要求對元器件、孔壁以及焊接面的覆蓋等詳細的描述，除此之外還包括計算機生成的3D 圖形。涵蓋了填錫、接觸角、沾錫、垂直填充、焊墊覆蓋以及為數眾多的焊接點 缺陷情況。

四、模板設計指南。為焊錫膏和表面貼裝粘結劑涂敷模板的設計和制造提供指導方針i 還討論了應用表面貼裝技術的模板設計，并介紹了帶有通孔或倒裝晶片元器件的？昆合技術，包括套印、雙印和階段式模板設計。

五、焊接后水成清洗手冊。描述制造殘留物、水成清潔劑的類型和性質、水成清潔的過程、設備和工藝、質量控制、環境控制及員工安 全以及清潔度的測定和測定的費用。

以上關于“LED燈貼片加工的注意事項”和“貼片加工的注意事項介紹”的介紹，希望能讓您了解“貼片加工所須注意的具體事項有哪些”帶來幫助。
