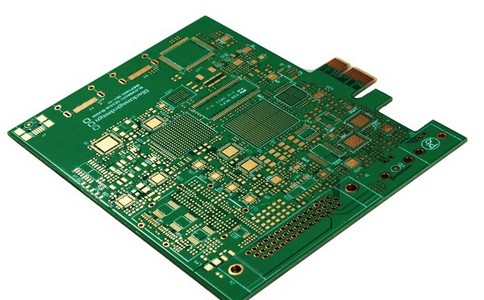

下面我就跟大家介紹一下主板PCB層的識別技術:原來銅箔是覆蓋在電路板上,并且在蝕刻的制造過程中是中心的,電路板的基板本身是由隔熱材料制成的,不易彎曲.表面上能看到很小的導線材料是銅箔.剩下的是網絡的微小電線,稱為電線或線路,它與電路板上的部件提供電路連接.通常電路板的顏色是棕色或綠色,這是電阻焊接漆的顏色.絕緣層保護銅線,防止部件被焊接到錯誤的地方.

　　電路板可以增加布線面積.多層板使用較多的單板或雙面接線板,現在板卡和主板都是多層板.并在每層之間放置一層絕緣層.電路板上的層數代表幾層獨立的布線,通常是偶數,包括兩個最外側的層,電路板一般為48.通過觀察電路板的表面,可以看到許多電路板上的層數.但事實上,沒有人有這么好的視力.那么,讓我們?cè)僮鲆患?

　　主板和顯示卡大多采用4層電路板多層電路連接,通孔和盲孔技術.有些在第六十八層,甚至10層的電路板上.要看的是電路板有多少層,通過觀察引導孔可以識別面,因?yàn)橹靼搴惋@示卡上使用的4層板是1層4線,否則用其他層(地線和電源),所以,像雙板,導孔可以在電路板上播放.如果你有一個引導孔出現在電路板的前面,但你找不到它在對面,它將是6/8層壓板,如果你可以找到相同的指南在電路板的正面和背面,它將是4層.

　　請看導向孔的位置,主板要輕,如果可以光,這是8/6層壓板,不管它是四層板.
